施工程序       放氨后蒸發式冷凝器管路的切割、打磨 -- 舊蒸發式冷凝器拆除放置 -- 新蒸發式冷凝器吊裝 -- 蒸發式冷凝器管路的連接 -- 管路焊口的防腐刷漆 -- 電氣部分的拆除 -- 電氣部分穿線 -- 電氣線路的連接 -- 調試 -- 驗收。 施工方法 一、管道焊接注意事項       1、管道接口時，要保證管道的中心線成直線，首先進行點焊，經校正后再實施焊接，以保證接口處對口平齊。管道坡向及坡度必須按設計或工藝要求執行，絕不可形成倒坡。       2、管道連接時不得用強力對口、加偏心墊等方法來消除接口端面的空隙、偏斜、錯口或不同心等缺陷。       3、每條焊縫應一次連續焊完。若因故被迫中斷，應根據焊接工藝要求采取措施防止裂紋，再焊前必須檢查，確認無裂紋后，方可按原工藝要求繼續施焊。       4、每條焊縫焊完后，應立即除去渣皮、飛濺， 并應將焊縫表面清理干凈。 二、管道防腐       蒸發式冷凝器管道應涂防銹底漆二道。 三、技術要點及檢驗標準       技術要點：保證設備安裝牢固，運轉中不出現振動或超出的噪音；保證系統管道的焊接質量，工藝管道的坡度，需符合合同要求。

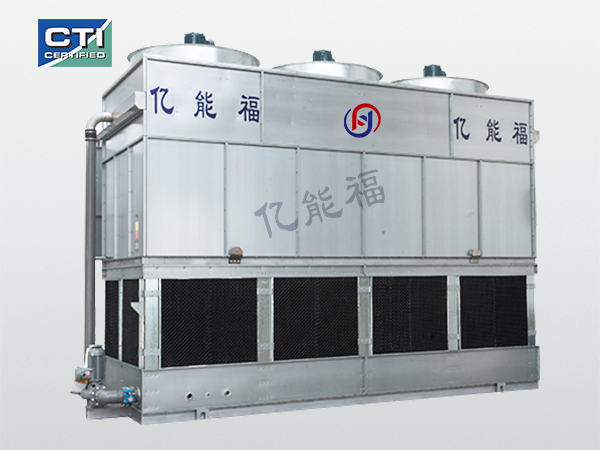

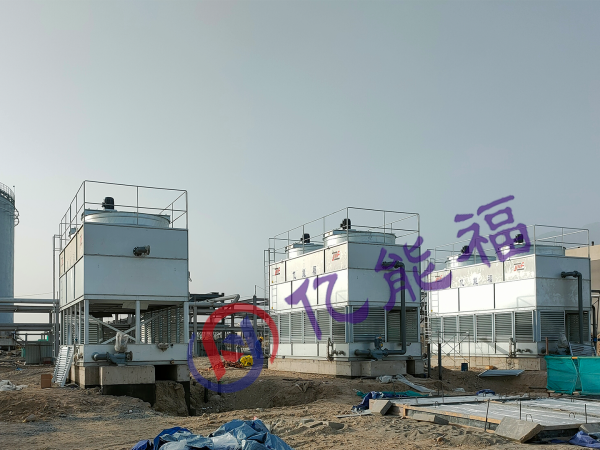

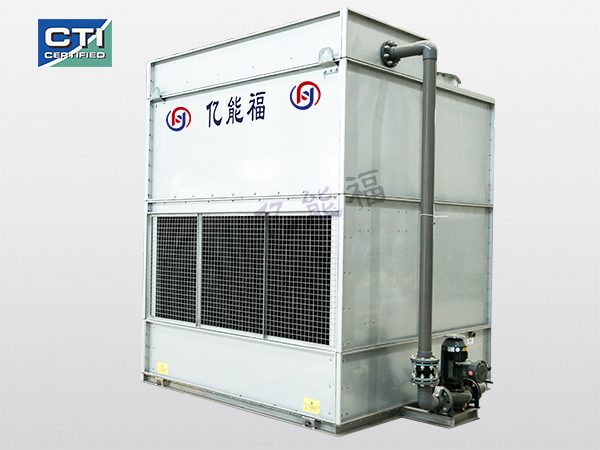

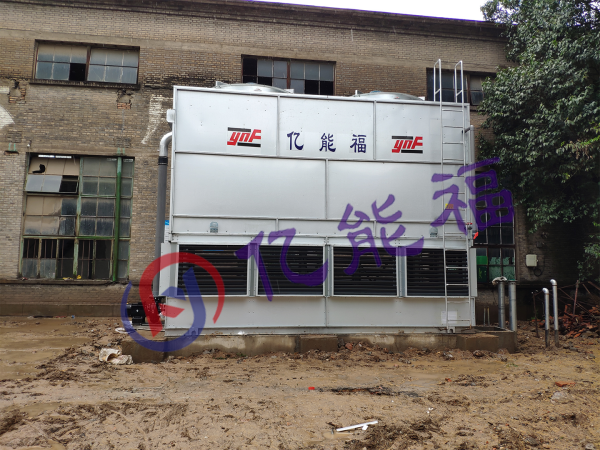

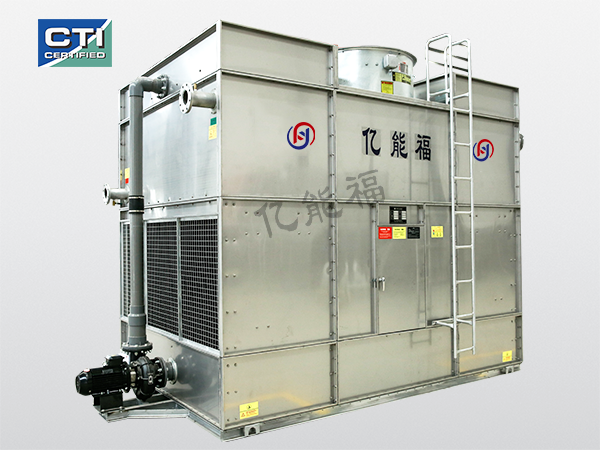

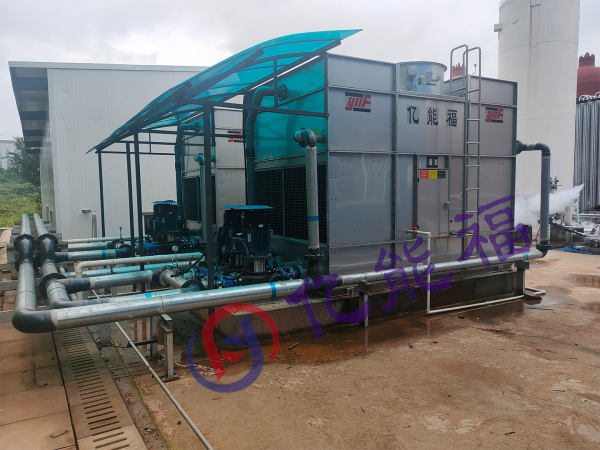

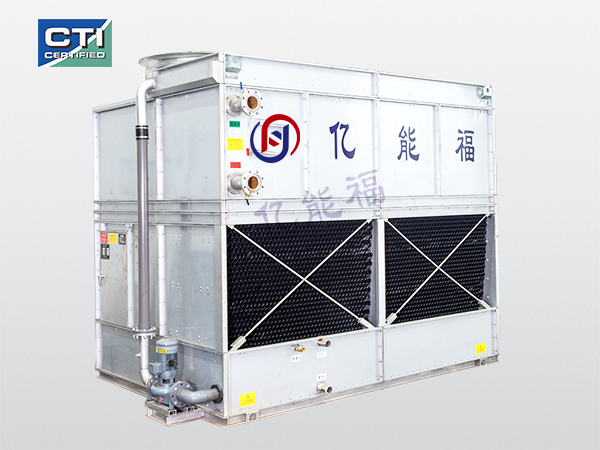

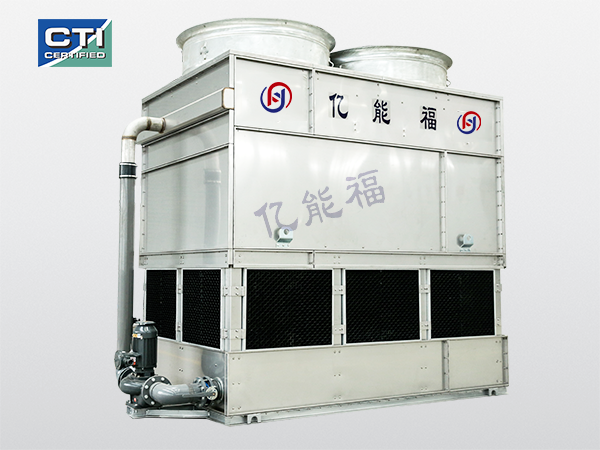

閉式冷卻塔，也叫密閉式冷卻塔或封閉式冷卻塔，是將管式換熱器置于塔內，通過流通的空氣、管外噴淋水與管內循環水的熱交換保證降溫效果。 閉式冷卻塔的優點：       1、冷卻水的壓力損失要小于開式冷卻塔；       2、采用風冷蒸發吸熱雙重冷卻方式，冷卻效率高；       3、由于采用閉式循環，介質不受環境影響，亦不會污染環境；       4、占地面積小，不需開挖水池，易址方便，節約用水，降低能耗；       5、軟水循環冷卻，在高溫時也絕無水垢生成，引起冷卻管路系統結垢；       6、可直接冷卻水、油類、醇類、淬火液、鹽水及化學液等介質，介質無損耗版， 成份穩定；       7、閉式冷卻塔由于是全封閉式循環冷卻，因此，不存在雜物進入冷卻管路系統，從而發生管路堵塞的現象。 閉式冷卻塔的缺點：       1、由于大量采用了換熱性能高但價格昂貴的紫銅盤管，閉式冷卻塔普遍價格較高；       2、北方地區冬季氣溫較低，如果未采取有效的防凍措施，可能引起冷卻器局部權凍裂；       3、如果維護得當，從長期來看，由于閉式冷卻塔本身的節能降耗特性，更長的使用周期，以及穩定的冷卻性能，工程總造價會相當或略高于開式冷卻塔。

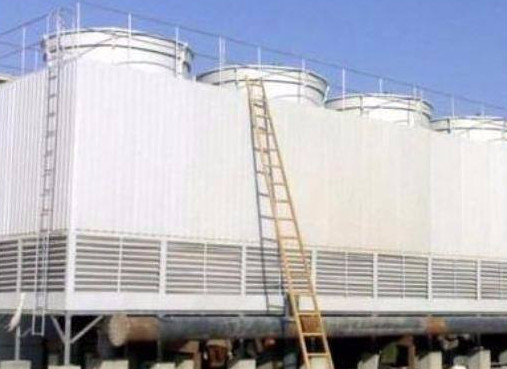

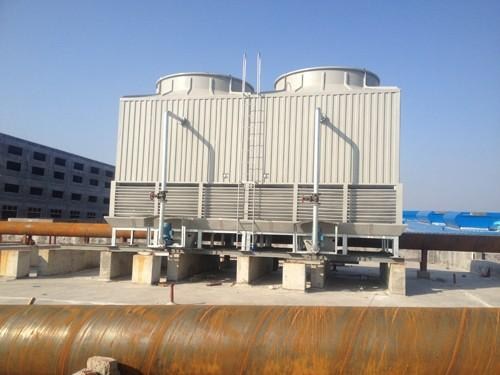

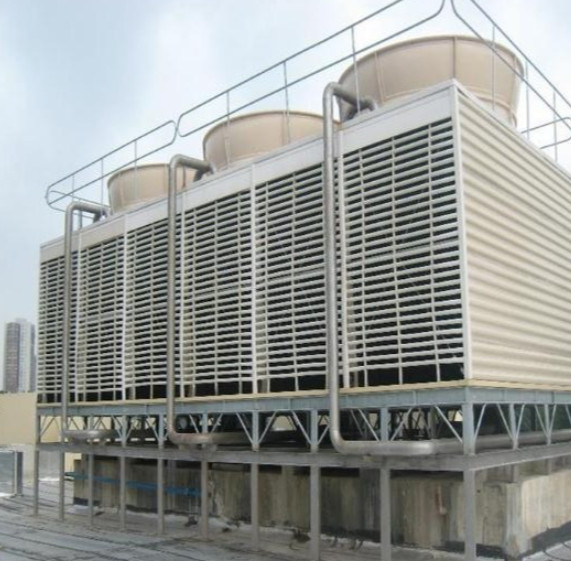

冷卻塔的基本原理：       冷卻塔是利用空氣同水的接觸（直接或間接）來冷卻水的設備。是以水為循環冷卻劑，從一個系統中吸收熱量并排放至大氣中，從而降低塔內溫度，制造冷卻水可循環使用的設備。 冷卻塔中的散熱關系：       在濕式冷卻塔中，熱水的溫度高，流過水表面的空氣的溫度低，水將熱量傳給空氣，由空氣帶走，散到大氣中去，水向空氣散熱有三種形式，觸散熱，蒸發散熱，輻射散熱。冷卻塔主要靠前兩種散熱，輻射散熱量很小，可勿略不計。        冷卻塔常被應用在地鐵中，在地鐵中，冷卻塔是空調系統中冷卻降溫、排氣之用。類似家庭所用空調的外掛機。由于地鐵車站位于地下，與室外環境相對不通風，冷卻塔間接消除車站的余熱，為乘客創 造一個舒適的過渡性環境。       為了減小空調冷卻塔對城市景觀的影響，降低運行噪音，在產品技 術上業內一直在進行不懈的研究，如低噪音冷卻塔、無風機冷卻塔、閉式循 環冷卻塔等產品已很成熟。       由于受冷卻效率、體量、造價等因素的制約，在軌道交通領域的應用仍然以常規接觸式低噪音冷卻塔為主;而在布置方式上，已經有了規范的方式的探索和應用，這些方式主要有下沉式、半下沉式、風道進風式、綠化隱藏式等幾種。

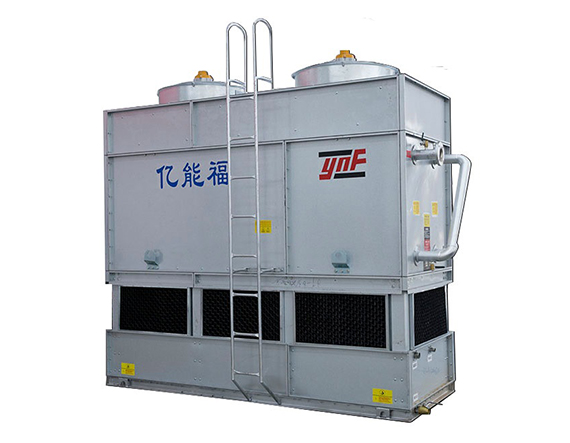

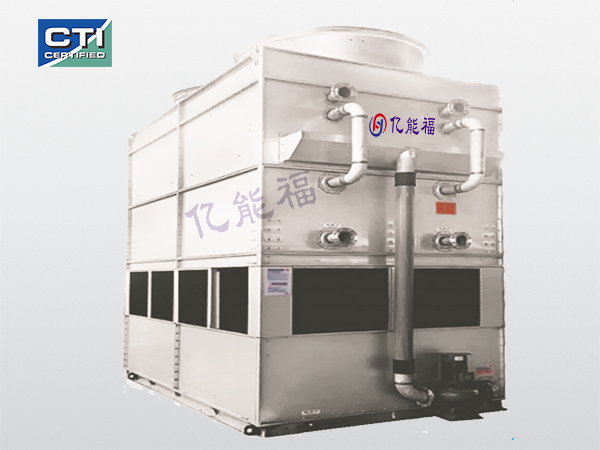

  根據冷卻介質和冷卻方式的不同，冷凝器分為：水冷式冷凝器，風冷式冷凝器，蒸發式冷凝器三大類。        蒸發式冷凝器：集冷凝器、水汞、冷卻塔、循環水池于一體。結構緊湊，占地面積小投資省，使用維護方便，性能穩定，節水節電明顯，運行壓力低。比空冷式節能，比水冷式節水。        水冷式冷凝器：應用廣泛、結構緊湊、使用方便。性能基本穩定，但衰減較快，效率不太高，還還需要配置循環水水系統。不適合缺水地區及低溫地區，冬季水系統易造成凍結，故障率較高，適合于凝負荷大，環境溫度高的場合。在運行中均要配合冷源或者算熱設備配合運行。         風冷式冷凝器：水冷式冷凝器中，按其形狀有套管式、殼管式及板式等。套一根或數根直徑較小的銅管（光滑管或低肋管）然后根據機組安排的要求彎制成圓形或 U形螺旋型式。制冷劑蒸氣從上部進入外套管，裝配式冷庫制冷用的套管式冷凝器:一根直徑較大的鋼管或銅管中。冷凝液從外套管下部流出；而冷卻水則由下部進入內管，與制冷劑呈逆向流動，沿程吸收制冷劑蒸氣的熱量，.后由上部流出，這種型式的冷凝器常用于冷負荷小于40kW活動冷庫、小型冷庫氟利昂制冷系統中。在風冷式冷凝器中，活動冷庫壓縮機中制冷劑放出的熱量被冷卻水帶走。性能可靠，成本略高于水冷，運行壓力高，運行維護安裝簡單。適合在水資源缺乏地區。         綜合比較蒸發式冷凝器與水冷式冷凝器及冷卻水塔總耗電(制冷壓縮機耗電+風機電耗+循環水汞電耗)可節電17%。新建冷庫普通采用了蒸發式冷凝器。所有的冷凝器都是把氣體或蒸氣的熱量帶走而運轉的。
